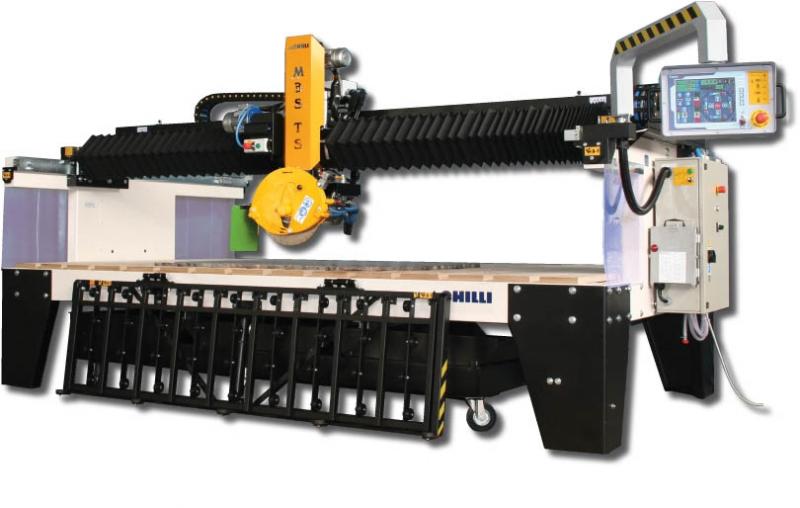

Mostová kotoučová pila MBS TS

Mostová kotoučová pila MBS TS je určena pro řezání kamene v manuálním i automatickém režimu. Díky interpolaci suportu kotouče a mostu je možné řezat jakýmkoliv směrem. Pohyb kotouče ve třech osách je programován na dotekovém displeji s CNC ovládáním. Pro zaručení robustnosti a tudíž přesnosti řezu je pracovní stůl fixní a hlavní motor otáčení kotouče je usazen na mostu.

PRACOVNÍ STŮL

• Pracovní stůl je fixní. Je pokryt výměnnými dřevěnými deskami
• Rozměry stolu: 3850 x 2200 mm

KONSTRUKCE / POHYBY:

• Motorizovaný pohyb suportu / mostu / kotouče nastavitelnou rychlostí ve 3 osách X – Y – Z (vertikální, příčná, podélná)
• Most o průřezu 100 x 100 mm, pohyblivý po vodících lištách z oceli.
• Suport se posouvá po 16 válcových ložiskách o Ø 47 mm (z toho 8 je na excentrech z důvodu regulovatelnosti).
• Vertikální pohyb hlavy se uskutečňuje po chromovaných ocelových sloupech a závitové tyči.
• Posuv mostu (osa Y): 1970 mm – rychlost od nuly do 7 m/min
• Pojezd suportu (osa X): 3000 mm – rychlost od nuly do 7 m/min
• Zdvi / pokles kotouče (osa Z): 240 mm – rychlost od nuly do 0,6 m/min

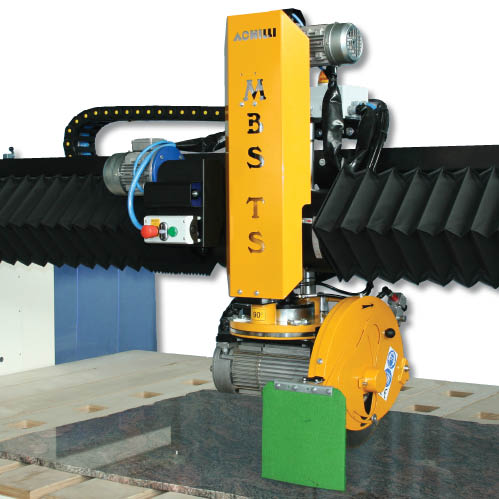

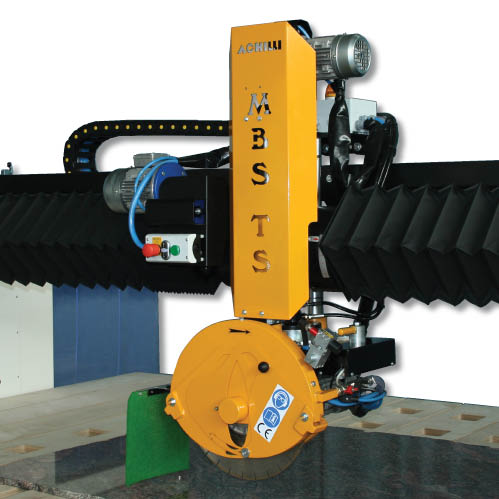

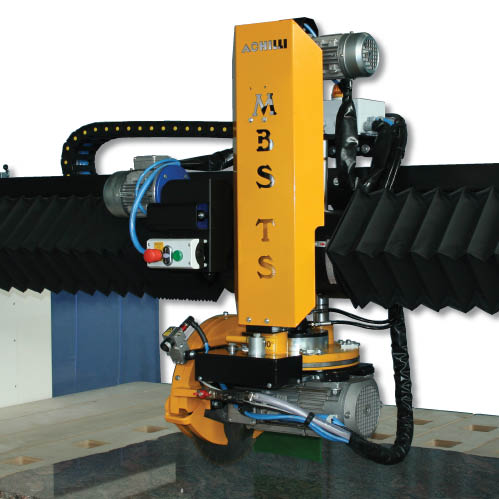

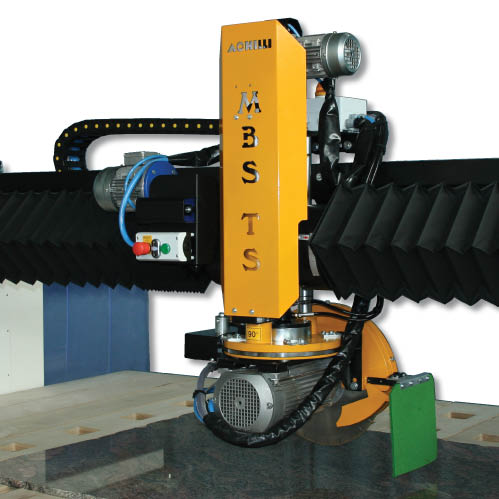

NAKLÁPĚNÍ SUPORTU A OTÁČENÍ HLAVY

• Manuální naklápění hlavy od 90° do 45°. Zobrazení aktuálního úhlu šipkou na úhloměru.
• Manuální otáčení hlavy do 4 základních pravoúhlých pozic: 0°, 90°, 180°, 270°.

• Lze vybavit motorizovaným otáčením hlavy s interpolací pojezdu suportu a posuvu mostu, pro řezání všemi směry.

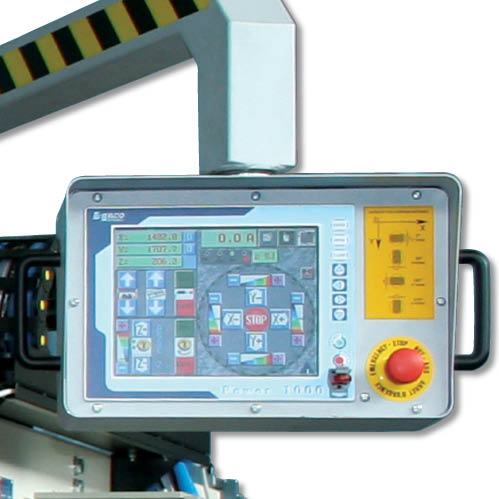

ZOBRAZOVÁNÍ ÚDAJŮ A OVLÁDACÍ PRVKY

Prostřednictvím barevného dotekového displeje v českém jazyce.

POUŽITELNÉ NÁSTROJE

• Diamantové kotouče na řezání mramoru nebo žuly do Ø 400 (volitelně za příplatek 500mm) s otvorem Ø 50 mm

MOTORY

• Napájení: 400 V – 3 fáze
• Hlavní motor: 4 póly 7,5 kW = 10 koní – 1400 otáček/minutu (nastavitelné v případě doplnění frekvenčním měničem)
• Osa X a Y: motor 0,37 kW, ovládaný invertorem (frekvenčním měničem)
• Osa Z: motor 0,18 kW, ovládaný invertorem (frekvenčním měničem)
